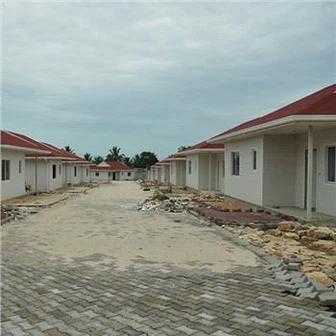

120 mèt kare yon sèl -Story House Design (Filippin/Chili/Papoua New Guinea)
Kay la adopte yon layout rektangilè pratik, konplètman adapte ak karakteristik klima yo (tanperati wo, gwo lapli nan rejyon twopikal, gwo risk sismik, ak espre sèl bò lanmè nan zòn pasyèl) nan Filipin yo, Chili, ak Papwa Nouvèl Gine (PNG)
Pwodwi Entwodiksyon
120 mèt kare yon sèl -Story House Design (Filippin/Chili/Papoua New Guinea)
I. Plan etaj (Dimansyon: 10m × 12m, Zòn total: 120㎡)
Deskripsyon Layout
Kay la adopte yon layout rektangilè pratik, konplètman adapte ak karakteristik klima yo (tanperati wo, gwo lapli nan rejyon twopikal, gwo risk sismik, ak espre sèl bò lanmè nan zòn pasyèl) nan Filipin, Chili, Perou ak Papwa Nouvèl Gine (PNG). Li divize an zòn fonksyonèl: 3 chanm, 2 twalèt, yon kwizin louvri, yon chanm k ap viv, ak yon pyès devan kay kouvri (pou reziste lapli, limyè solèy la fò, ak siklòn twopikal nan zòn kotyè PNG). Konsepsyon an jeneral asire bon vantilasyon ak ekleraj, ak gwo fenèt ki enstale nan chanm k ap viv la ak chanm yo, epi li konfòme ak kòd bilding debaz chak peyi pou rezistans sismik, imidite-pwouve, ak sekirite dife.
Detay Zòn
Sal k ap viv: 4m × 5m=20㎡. Sitiye nan sant la nan kay la, konekte ak kwizin nan louvri ak pyès devan kay pou aktivite pratik chak jou ak sosyalize.
Louvri kwizin: 3m × 4m=12㎡. Adjasan a sal k ap viv la, ak yon kontwar separe de zòn yo. Ekipe ak yon fenèt (pi gran pase oswa egal a 15% nan zòn kwizin nan) pou tiyo echapman lafimen ak vantilasyon, konfòme yo ak kondisyon vantilasyon natirèl Kòd Nasyonal Konstriksyon Filipin yo (NBCP). Yo rekòmande yon detektè lafimen ki konekte ak yon sistèm alam lokal pou satisfè nòm sekirite Chili Norma Chilena (NCh) 2353, epi zòn pou kwit manje a kenbe yon distans 1.5m ak mi enteryè pou chak NBCP.
Chanm yo:
Chanm Mèt: 4m × 4.5m=18㎡. Ak yon twalèt en-(3m × 2m=6㎡), yon pandri bati-, ak yon gwo fenèt ki fè fas a sid pou limyè natirèl.
Chanm 2: 3.5m × 4m=14㎡. Apwopriye pou timoun oswa envite, ak yon pandri bati-.
Chanm 3: 3.5m × 4m=14㎡. Chanm milti-fonksyonèl, yo ka itilize kòm yon chanm oswa etid.
Twalèt:
Twalèt nan-swit (Chamb Mèt): 3m × 2m=6㎡. Ekipe ak yon twalèt, douch, ak lavabo.
Twalèt piblik: 3m × 2m=6㎡. Sitiye ant Chanm 2 ak Chanm 3, ekipe ak yon twalèt, douch, ak lavabo pou itilize pataje.
Koridò: 1.5m × 8m=12㎡. Konekte tout chanm yo, pou asire sikilasyon lis.
Porch ki kouvri: 2m × 5m=10㎡. Sitiye nan papòt la, bay yon espas tranzisyon ak pwoteje pòt la kont lapli. Pou zòn kotyè PNG yo, galri a ranfòse ak parantèz ki reziste van - ak espas twati yo redwi a 600mm pou reziste siklòn twopikal (vitès van ki pi gran pase oswa egal a 150km/h), ann liy ak Kòd Nasyonal Konstriksyon PNG (2014).
Pòt ak Layout fenèt
Pòt prensipal: 1 seri (1.2m × 2.1m). Sitiye nan galri a, ki fèt ak alyaj aliminyòm anti-korozyon ak yon seri sekirite.
Pòt chanm: 3 ansanm (0.9m × 2.1m chak). Enteryè pòt an bwa ak izolasyon son.
Pòt twalèt: 2 ansanm (0.8m × 2.1m chak). Pòt alyaj aliminyòm ki enpèmeyab.
Windows: 8 ansanm nan total. Gwo fenèt glisman (1.5m × 1.8m chak) nan salon an ak chanm mèt; fenèt bato (1.2m × 1.5m chak) nan lòt chanm ak kwizin. Tout fenèt yo adopte doub-kouch vè apeze ak anti-UV ak fonksyon izolasyon son, ekipe ak moustik ekran (obligatwa nan rejyon twopikal Filipin yo) ak marin-ankadreman alyaj aliminyòm pou rezistans PNG bò lanmè espre sèl, konfòme yo ak estanda korozyon lokal yo.
II. Lis Materyèl, Kantite & Bidjè
Remak: Kantite a kalkile baze sou zòn konstriksyon aktyèl la, kondisyon estriktirèl, ak kòd bilding chak peyi, ak yon maj 5% pou pèt materyèl. Tout materyèl yo gen sètifikasyon lokal yo: mak BPS (Filippin), sètifikasyon INN (Chili), ak konfòmite PNGSI (PNG) pou satisfè kondisyon regilasyon rejyonal yo.
1. Materyèl mi eksteryè
|
Non materyèl |
Spesifikasyon |
Kantite |
Remak |
|
Siman Fib Ekstèn Siding |
1220mm × 2440mm × 8mm |
52 fèy |
Enpèmeyab, anti-korozyon |
|
Konsèy OSB |
1220mm × 2440mm × 12mm |
52 fèy |
Estabilite estriktirèl; chimik -trete pou rezistans termite (Filippines NBCP Chapit 8 egzijans kontwòl ensèk nuizib) |
|
Manbràn rèspirant |
1.5m × 50m / woulo liv |
8 woulo |
Prèv imidite-, rèspirant |
|
Limyè Steel Keel |
U-tip, 75mm × 50mm × 0.8mm (ajou a 1.0mm epesè pou estanda sismik NCh 433 Chili a) |
120 moso (3m / moso) |
Eksteryè miray ankadreman; Fastener anti-sismik yo itilize pou koneksyon (Filippines NBCP sismik Zòn 4 konfòmite) |
|
Izolasyon vè lenn mouton |
1200mm × 600mm × 75mm |
180 moso |
Izolasyon tèmik, izolasyon son |
|
Komisyon Konsèy Gypsum |
1220mm × 2440mm × 12mm |
52 fèy |
Enteryè kouch miray eksteryè |
|
Selan & Fastener |
Selan, vis pwòp tèt -tapan |
1 seri |
Pou enstalasyon ak sele |
2. Materyèl miray enteryè
|
Non materyèl |
Spesifikasyon |
Kantite |
Remak |
|
Komisyon Konsèy Gypsum |
1220mm × 2440mm × 12mm |
104 fèy papye |
Double-kouch pou mi enteryè yo |
|
Limyè Steel Keel |
U-tip, 75mm × 50mm × 0.8mm |
180 moso (3m / moso) |
Ankadreman enteryè miray la |
|
Izolasyon vè lenn mouton |
1200mm × 600mm × 75mm |
220 moso |
Izolasyon tèmik, izolasyon son |
|
Selan & Fastener |
Selan, vis pwòp tèt -tapan |
1 seri |
Pou enstalasyon ak sele |
3. Materyèl do kay
|
Non materyèl |
Spesifikasyon |
Kantite |
Remak |
|
Koulè Steel Single mozayik |
1000mm × 3000mm × 0.5mm; kouch meditativ opsyonèl pou rejyon nò peyi Chili yo |
40 moso |
Enpèmeyab, anti-rouye |
|
Konsèy OSB |
1220mm × 2440mm × 15mm |
52 fèy |
Kouch baz do-kay |
|
Manbràn rèspirant |
1.5m × 50m / woulo liv |
8 woulo |
Prèv imidite-, rèspirant |
|
Limyè asye do-kay bastengal |
Customized, span 10m |
12 ansanm |
Estrikti sipò do kay; Kalkil chaj sismik fèt (Chili NCh 433, PNG AS/NZS 1170 konfòmite) |
|
Izolasyon vè lenn mouton |
1200mm × 600mm × 100mm (ajou a 150mm pou klima frèt sid Chili a, NCh 1535 tèmik estanda) |
200 moso |
Do-kay izolasyon tèmik |
|
Gypsum Board (Plafon) |
1220mm × 2440mm × 12mm |
52 fèy |
Do-kay plafon |
|
Do-kay Fastener & Flache |
Klou do kay, flache, bouchon Ridge |
1 seri |
Pou sele do-kay ak fikse; flache pwolonje 150mm pi lwen pase bor miray (Chili NCh 1682 kondisyon ki enpèmeyab) |
4. Pòt & Fenèt
|
Non materyèl |
Spesifikasyon |
Kantite |
Remak |
|
Pwensipal pòt alyaj aliminyòm |
1.2m × 2.1m, doub -kouch vè apeze; marin-alyaj klas pou PNG rezistans korozyon bò lanmè |
1 seri |
Sekirite, enpèmeyab |
|
Enteryè pòt an bwa |
0.9m × 2.1m, izolasyon son |
3 ansanm |
Pòt chanm yo |
|
Pòt alyaj aliminyòm ki enpèmeyab |
0.8m × 2.1m, ki enpèmeyab |
2 ansanm |
Pòt twalèt yo |
|
Fenèt glisman |
1.5m × 1.8m, doub -kouch vè apeze |
4 ansanm |
Salon, chanm mèt |
|
Fenèt bato |
1.2m × 1.5m, doub -kouch vè apeze |
4 ansanm |
Lòt chanm, kwizin |
|
Pòt & Fenèt Materyèl |
Gon, kadna, manch, ray glisman |
1 seri |
Pou enstalasyon pòt ak fenèt; 316 Fastener asye pur yo itilize pou rezistans espre sèl bò lanmè PNG |
5. Lòt Materyèl oksilyè
|
Non materyèl |
Spesifikasyon |
Kantite |
Remak |
|
Beton (Dal etaj) |
C25 konkrè |
36 m³ |
Baz etaj, 10cm epesè; elve 300mm-500mm pou zòn PNG ki gen tandans inondasyon; Fòs C25 rankontre Chili NCh 1603 ak Filipin NBCP |
|
Steel Bars |
Φ12mm, Φ16mm |
2.5 tòn |
Ranfòsman pou dal etaj; 0.8% minimòm rapò (Filippines NBCP konfòmite) pou reziste mouvman sismik |
|
Manbràn ki enpèmeyab (Twalèt) |
PVC manbràn ki enpèmeyab |
20 ㎡ |
Etaj twalèt ak miray WATERPROOFING; kouvri mi yo jiska 300mm wotè (konfòme ak kòd plonbri tout twa peyi yo) |
|
Mozayik planche (Twalèt/Kwizin) |
600mm × 600mm, ki pa-glise |
30 ㎡ |
Ki enpèmeyab, ki pa-glise |
III. Nòt
Plan etaj la ka ajiste selon klima lokal ak abitid k ap viv (pa egzanp, elaji galri a nan zòn ki gen gwo lapli nan Filipin yo, elve plak etaj la pou rezistans inondasyon PNG). Tout ajisteman yo dwe aliman ak kòd bilding lokal yo (NBCP pou Filipin, seri NCh pou Chili, PNG National Building Code 2014 pou PNG).
Estrikti asye limyè a apwopriye pou kondisyon sismik ak klima nan peyi sib yo, ak avantaj ki genyen nan pwa limyè, gwo fòs, ak konstriksyon vit. Paramèt konsepsyon sismik yo adapte pou chak rejyon: Filipin (Zòn Sismik 4), Chili (Zòn Sismik 5), PNG (Zòn Sismik 3-4), ak koneksyon anti-sismik obligatwa.
Tout materyèl satisfè kòd bilding lokal yo epi yo gen bon rezistans ak adaptabilite nan anviwònman lokal la (egzanp, anti-korozyon, anti-UV, imidite-prèv). Mezi adisyonèl yo enkli baryè termite (Filippin), kouch refleksyon do kay (rejyon nò peyi Chili), ak materyèl marin-(zon kotyè PNG).
Konfòmite Administratif: Jwenn yon Pèmi Konstriksyon (Filippin), Permiso de Construcción (Chili), oswa Apwobasyon Konstriksyon (PNG) anvan konstriksyon. Angaje enjenyè lokal ki gen lisans pou sipèvizyon sou plas-, espesyalman pou koneksyon estriktirèl ak enpèmeyab, pou asire kòd aderans pandan aplikasyon an.
Materyèl ki manke pou livrezon en (120㎡ Single-Story House)
Livrezon kle mande pou kay la konplètman fonksyonèl ak pare pou lokatè, ki kouvri fini enteryè, plonbri, elektrik, HVAC, enstalasyon, ak ti travay eksteryè. Lis materyèl ki egziste deja gen ladan sèlman estriktirèl, miray, do kay, ak materyèl oksilyè debaz; kategori sa yo manke, ak konsiderasyon pou konfòmite ak Filipin, Chili, ak kòd bilding PNG.
1. Materyèl Sistèm Plonbri
Kritik pou fonksyonalite twalèt ak kwizin, yo dwe konfòme yo ak kòd plonbri lokal yo (Filippins NBCP Chapit 17, Chili NCh 1302, PNG Dlo Supply Standards).
|
Non materyèl |
Spesifikasyon |
Estimasyon Kantite |
Remak (Konfòmite Kòd ak Adaptabilite) |
|
PVC/PEX Tiyo |
DN20-DN50 (pwovizyon dlo); DN50-DN110 (drenaj) |
80-100m (pwovizyon); 50-60m (drenaj) |
PEX ki reziste -korozyon pou zòn kotyè PNG yo; PVC satisfè estanda presyon Chili NCh 1302 |
|
Fittings tiyo |
Koud, tees, kouple, pyèj, valv chèk |
1 seri (40-50 moso) |
316 ekipman asye pur pou PNG; flit-prèv konsepsyon tout twa peyi yo mande yo |
|
Aparèy Sanitè |
Twalèt (2 inite), douch (2 inite), lavabo (3 inite: 2 twalèt + 1 kwizin) |
7 inite total |
Modèl pou ekonomize dlo-(obligatwa nan Chili NCh 1302); konsepsyon anti-bouche pou dlo difisil Filipin yo |
|
Chofaj dlo |
Elektrik (100L) oswa gaz (selon ekipman lokal la) |
1 inite |
Konfòme ak kòd elektrik/gaz lokal yo; pwoteksyon kont-surchof (PNG ak Filipin) |
|
Tank septik / Twous Koneksyon |
Prefabrike konkrè (1000L) oswa sistèm septik kontra enfòmèl ant |
1 seri |
Satisfè estanda anviwònman PNG yo; pant drenaj apwopriye (1-2%) pou chak NBCP |
2. Materyèl Sistèm elektrik
Esansyèl pou ekipman pou pouvwa, yo dwe respekte kòd elektrik lokal yo (Philippines PEC 2017, Chili NCh 2353, PNG AS/NZS 3000).
|
Non materyèl |
Spesifikasyon |
Estimasyon Kantite |
Remak (Konfòmite Kòd ak Adaptabilite) |
|
Fil elektrik & Câbles |
Fil kwiv (1.5mm²-4mm²), izolasyon PVC |
150-200m |
izolasyon dife-ignifuge (Chili NCh 2353); UV-rezistan pou zòn ekspoze (PNG) |
|
Disjoncteurs & Bwat distribisyon |
Brekè prensipal (63A), brekè branch (16A-20A), RCDs |
1 bwat distribisyon + 8-10 kasè |
Pwoteksyon flit Latè (obligatwa nan tout twa peyi); montaj ki reziste sismik (Chili/PNG) |
|
Bouton & plòg |
Plòg ki enpèmeyab (twalèt/kwizin), switch regilye |
15-20 plòg + 10-12 switch |
Evalyasyon IP44 pou zòn mouye; timoun-priz ki an sekirite (rekòmandasyon NBCP nan Filipin) |
|
Aparèy ekleraj |
Limyè plafon (sal k ap viv/chanm), limyè travay (kizin), limyè twalèt twalèt |
8-10 inite |
Enèji -LED efikas (obligatwa nan peyi Chili); konsepsyon anti-imidite pou twalèt yo |
|
Sistèm Terre |
Baton Latè (2m), fil tè (6mm²), kranpon |
1 seri |
Konfòme ak AS/NZS 3000 (PNG); bon baz pou reziste zèklè (rejyon twopikal Filipin yo) |
3. HVAC & materyèl vantilasyon
Adapte ak klima lokal yo: chalè twopikal (Filippin/PNG) ak varyasyon tanperati (Chili nò/sid).
|
Non materyèl |
Spesifikasyon |
Estimasyon Kantite |
Remak (Konfòmite Kòd ak Adaptabilite) |
|
È kondisyone |
Split-type (1.5HP pou chanm yo, 2HP pou chanm k ap viv) |
4 inite (3 chanm + 1 chanm k ap viv) |
Enèji-efikas (estanda Filipin DOE); kapasite refwadisman pwepare a chalè nò Chili a |
|
Fanatik plafon |
48-56 pous, reziste move tan |
4 inite (matche ak kote AC) |
Vantilasyon siplemantè pou imidite segondè (Filippin/PNG); rouye-lam prèv (PNG bò lanmè) |
|
Fanatik echapman kwizin |
Kanal, 150mm dyamèt |
1 inite |
Konfòme ak Chili NCh 2353 sekirite dife; retire lafimen pou kwit manje (konsepsyon kwizin louvri) |
|
Chofaj (Chili sèlman) |
Chofaj elektrik panèl oswa aparèy chofaj gaz |
2-3 inite (chanm) |
Satisfè estanda tèmik NCh 1535 pou klima frèt sid Chili a |
4. Materyèl Fini Enteryè
Konplete espas k ap viv la ak estetik ak fonksyonalite, satisfè estanda fini lokal yo.
|
Non materyèl |
Spesifikasyon |
Estimasyon Kantite |
Remak (Konfòmite Kòd ak Adaptabilite) |
|
Materyèl Planche (Zòn ki pa-mouye) |
Planch vinil, Plastifye, oswa mozayik seramik |
90㎡ (salon/chanm/kolwa) |
Vinyl ki enpèmeyab pou imidite PNG a; grate-rezistan (itilizasyon fanmi); dife -klasifye (Chili NCh 1803) |
|
Mi Penti & Primer |
Penti an latèks ou ka lave (enteryè); penti ki reziste -move tan (yon galeri deyò) |
20-25 lit (enteryè); 5-8 lit (eksteryè) |
Fòmil anti-mwazi (Filippin/PNG); UV-penti eksteryè ki reziste (tout peyi) |
|
Bati-nan pandri ak kabinèt |
Plywood / particule ak fini melamine |
3 pandri (chanm) + 1 ansanm kabinè kwizin |
Termite -bwa trete (Filipin); tablo ki reziste -imidite (PNG); montaj sismik (Chili) |
|
Enteryè taye & bòdi |
PVC oswa taye bwa (bò pòt/fenèt, kornich plafon) |
40-50 mèt |
PVC pou zòn mouye (twalèt); bwa pou estetik (sal k ap viv / chanm) |
|
Kontwar kwizin |
Granite, kwatz, oswa Plastifye |
12㎡ (koresponn ak zòn kwizin) |
Chalè -rezistan (Chili NCh 2353); tach-prèv ak fasil pou netwaye (tout peyi) |
5. Eksteryè Materyèl oksilyè
Asire eksteryè konplè ak konfòmite ak estanda sekirite/anviwònman lokal yo.
|
Non materyèl |
Spesifikasyon |
Estimasyon Kantite |
Remak (Konfòmite Kòd ak Adaptabilite) |
|
Goutyè & Desenn |
Aliminyòm oswa PVC (100mm dyamèt) |
30-40 mèt (gouyè) + 4-6 desandan |
Marin-aliminyòm (PNG bò lanmè); pant apwopriye pou gwo lapli (Filippin/Chili sid) |
|
Eksteryè eskalye/ranp (si sa nesesè) |
Konkrè oswa metal (pou anpil pant) |
1 seri |
Sifas ki pa-glise (tout peyi); ranfòsman sismik (Chili/PNG) |
|
Kloti (perimèt) |
Pòs metal oswa konkrè ak may fil / planch an bwa |
30-40 mèt |
Anti-metal rouye (PNG); wotè konfòm ak lwa zòn lokal yo (tout peyi) |
|
Pavaj pou antre kay/pasaj |
Dal konkrè oswa gravye |
20-30 ㎡ |
Pavaj pèmeyab (PNG estanda anviwònman); chaj-pote pou machin yo |
6. Sekirite ak materyèl divès
Obligatwa pou apwobasyon lokatè, ki kouvri sekirite dife, sekirite, ak minè esansyèl.
|
Non materyèl |
Spesifikasyon |
Estimasyon Kantite |
Remak (Konfòmite Kòd ak Adaptabilite) |
|
Aparèy pou etenn dife |
chimik sèk (2kg) |
2-3 inite |
Monte toupre kwizin ak sòti (Chili NCh 2353, Filipin NBCP Chapit 9) |
|
Detektè lafimen ak monoksid kabòn |
Batri-ki mache ak fil elektrik |
3-4 inite |
Enkonekte (Chili NCh 2353); obligatwa pou kay-chofe gaz (Chili/PNG) |
|
Sekirite Locks & Grilles |
Deadbolts (pòt), griyaj fenèt (etaj tè) |
1 seri (fèmen) + 4-6 griyaj fenèt yo |
Konsepsyon anti-vòl; griy detachable pou sòti ijans (Filippines NBCP) |
|
Sonèt ak bwat lèt |
Sonèt san fil, bwat lèt ki reziste-move tan |
1 chak |
Bwat postal ak fèmen (tout peyi); volim sonèt reglabl |
Nòt kle pou Konfòmite En
Tout materyèl yo dwe pote sètifikasyon lokal yo (BPS, INN, PNGSI) pou aliman ak kad konfòmite kòd konsepsyon ki egziste deja a.
Ajisteman rejyonal yo: Priyorite materyèl anti-imidite/tèmit pou Filipin/PNG, aparèy ki reziste sismik-pou Chili, ak pati ki prèv korozyon-pou zòn kotyè PNG yo.
Travay enstalasyon pou sistèm sa yo (plobri, elektrik, fini) pa enkli nan bidjè orijinal la epi li enpòtan anpil pou livrezon en.
Ou ka renmen tou
Voye rechèch
