Steel Estrikti Depo & Konplèks Komèsyal Konsepsyon Pou Manila, Filipin

Steel Estrikti Depo & Konplèks Komèsyal Design pou Manila, Filipin

Konsepsyon Konfòme ak Kòd Konstriksyon Filipin, CBC Custom Solutions & Market Adaptability Analysis



A1: Nwayo Design Framework & Paramèt Teknik

Pwojè a se yon konplèks-itilize ki entegre bilding komèsyal ak depo, ki sitiye nan Manila, Filipin. Longè total la se 106m, lajè (direksyon span) se 42m, ak kolòn entèmedyè ranje sou direksyon span pou pote chaj vètikal ak orizontal. Konplèks la divize an de zòn fonksyonèl: zòn komèsyal lwès la ak zòn depo lès la, ak yon twati doub-pant pou tout bilding lan. Konsepsyon an konfòme ak kòd konstriksyon lokal Filipin (PBC 2015) epi li adapte ak klima mouason twopikal Manila (tanperati wo, imidite segondè, typhoon-ki gen tandans) ak kondisyon jewolojik. Detay konsepsyon kle yo jan sa a:



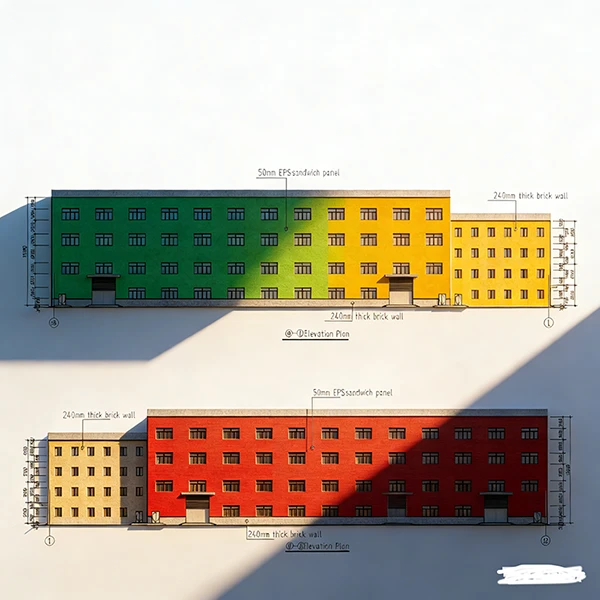

1.1 Layout Zòn Fonksyonèl

Zòn Komèsyal Lwès la: Longè 21m, lajè 42m, 4 planche ak chak etaj wotè 3.7m (total wotè 14.8m). Divize an 3 bè endepandan, ak yon sèl eskalye sou bò nò ak sid respektivman pou sikilasyon vètikal. Mi konkrè yo adopte (lokalman apwovizyone nan Filipin yo), epi yo enstale yon fenèt vè 2.6m lajè × 2.0m segondè ant chak kolòn asye pou ekleraj ak vantilasyon.

Zòn Depo Lès: Longè 85m, lajè 42m, 2 planche ak chak etaj wotè 9.5m (total wotè 19.0m). Espas span a se 7.08m (85m ÷ 12 span), fòme 12 bayzs nan total. Kat eskalye asye koutim (CBC rezèv) yo ranje nan kat kwen yo pou aksè pèsonèl, ak yon sèl asansè kago 5-tòn (CBC rezèv) configuré pou transpò machandiz. Mi ekstèn yo ak do-kay adopte panno sandwich EPS 50mm pou patiraj ak izolasyon.



1.2 Sistèm estriktirèl

Adopte yonankadreman asye -sistèm estrikti konkrè konpozebalanse estabilite estriktirèl, efikasite konstriksyon ak kontwòl pri:

Estrikti Prensipal: Ankadreman asye kòm nwayo ki pote chay-, ak kolòn ak travès asye ki gen fòm H-. Kolòn entèmedyè yo ranje sou direksyon span 42m pou diminye estrès span, asire sekirite estriktirèl anba typhoon ak chaj sismik.

Sistèm patiraj: Zòn depo - 50mm panno sandwich EPS (mi ak do-kay); Zòn komèsyal - mi konkrè lokal yo + CBC-apwovizyone fenèt an vè; Do-kay tout bilding lan - 50mm panno sandwich EPS (double-konsepsyon pant, pant 1:10 pou drenaj dlo lapli).

Sistèm etaj: 1mm tabliye asye galvanize kòm baz, ak sou-jete sou plas-an-etaj konkrè pou fòme yon dal etaj konpoze, amelyore kapasite chaj-pote ak frigidité.



1.3 Sikilasyon vètikal ak enstalasyon sipò yo

Eskalye: Zòn komèsyal - 2 ansanm eskalye beton ranfòse (konstriksyon lokal, youn sou bò nò ak bò sid); Zòn depo - 4 ansanm eskalye asye koutim CBC (anti-trete korozyon, adapte ak anviwònman imid, youn nan chak kwen).

Asansè kago: 1 seri asansè kago koutim CBC 5-tòn, ak yon gwosè machin 3m × 2.5m, matche ak bezwen transpò machandiz depo a.

Fenèt: 2.6m × 2.0m fenèt an vè ant chak kolòn asye (tanperaman vè kre, van -klas rezistan Pi gran pase oswa egal a 12, adapte ak klima typhoon Manila a), tout apwovizyone pa CBC.



A2: chajman portant, estabilite ak analiz adaptabilite anviwònman

Kalkil estriktirèl baze sou Kòd Konstriksyon Filipin (PBC 2015), konbine avèk kondisyon klimatik Manila (chaj van Typhoon, gwo imidite) ak entansite sismik (7-degre entansite sismik, kategori D konsepsyon sismik). Pwofesyonèl lojisyèl konsepsyon estriktirèl SAP2000 yo itilize pou modèl ak analiz, asire tout endikatè satisfè oswa depase kondisyon estanda.



2.1 Pèfòmans Materyèl nan eleman debaz yo

Eleman	Espesifikasyon materyèl	Pèfòmans mekanik	Adaptabilite Avantaj
Steel Kolòn/Travès	Q355B H-ki gen fòm asye	Sede fòs pi gran pase oswa egal a 355MPa, fòs rupture 470-630MPa	Segondè fòs, bon duktilite, apwopriye pou typhoon ak rezistans sismik
Galvanize Steel Decking	1mm epè, AZ150 galvanised	Epesè kouch zenk pi gran pase oswa egal a 150g / ㎡, fòs rupture pi gran pase oswa egal a 345MPa	Anti-korozyon, ki lejè, konpatib ak jete-nan-beton an plas
Panno sandwich EPS	50mm epè, fèy asye deyò 0.4mm (AZ100 galvanised)	Tèmik conductivité 0.038W/(m·K), dife rezistans klas B1	Izolasyon tèmik, izolasyon son, enstalasyon rapid
Fenèt vè	Tanpered vè kre (6+12A+6mm)	Van presyon rezistans klas 9, enpak rezistans klas 2	Typhoon-rezistan, gwo transparans, izolasyon tèmik



2.2 Kalkil chaj & Tcheke kapasite pote

Kalite chaj	Valè konsepsyon (Zòn Komèsyal / Zòn Depo)	Eleman kote yo pote	Rezilta Kalkil	Evalyasyon sekirite (PBC 2015)
Chaj mouri	3.5kN/㎡ / 4.0kN/㎡ (ki gen ladan estrikti, patiraj, etaj)	H-travès asye + dal etaj konpoze	Maksimòm koube moman 148kN·m, kote yo pote kapasite 215kN·m	Faktè sekirite 1.44 > 1.2, ranpli kondisyon
Live chaj	3.0kN/㎡ (komèsyal) / 5.0kN/㎡ (depo)	Kolòn asye + dal etaj konpoze	Konbine estrès 202MPa, estrès admisib 235MPa	Faktè sekirite 1.21 > 1.15, ranpli kondisyon
Chaj van	4.5kN/㎡ (entansite typhoon Manila, 12-nivo van)	Ankadreman asye + van bracings + fenèt an vè	Deplasman lateral 17.8mm, rapò deplasman 1/2359	Mwens pase limit 1/1500, satisfè kondisyon rezistans Typhoon
Chaj sismik	7-degre entansite sismik, akselerasyon tè 0.15g	An jeneral ankadreman asye + mi taye konkrè	Peryòd Vibration natirèl 0.85s, rapò amortissement ekivalan 5%	Koyefisyan repons sismik 0.12 <0.15, satisfè kondisyon sismik
Chaj asansè kago	5-tòn (chaj estatik + chaj dinamik, total 75kN)	Espesyal sipò gwo bout bwa asye + fondasyon	Portant kapasite 110kN, règleman mwens pase oswa egal a 2mm	Faktè sekirite 1.47 > 1.3, ranpli kondisyon



2.3 Analiz adaptabilite anviwònman an

Rezistans Typhoon: Ankadreman an asye ekipe ak van kwaze nan direksyon lonjitidinal ak transvèsal, ak fenèt an vè adopte typhoon -tanpered vè kre. Konsepsyon twati doub-pant la diminye presyon van, epi panno sandwich EPS yo fiks ak vis anti-van pou anpeche deloge anba gwo van.

Anti-Korozyon: Tout konpozan asye yo adopte cho -dip galvanize (AZ150) + penti anti-korozyon tretman, ak tabliye asye galvanised la gen gwo rezistans imidite, adapte yo ak gwo -imidite ak sèl- anviwònman espre Manila a (pwoksimite bò lanmè).

Izolasyon tèmik: Panno sandwich EPS 50mm gen ekselan pèfòmans izolasyon tèmik, diminye fluctuation tanperati andedan kay la (tanperati andedan kay la 24-28 degre nan ete) ak satisfè estanda ekonomize enèji Filipin yo.



A3: Envantè materyèl (CBC Pwovizyon pou + Pwovizyon lokal)

Remak: Mi konkrè nan zòn komèsyal la yo apwovizyone lokalman nan Filipin; lòt eleman debaz yo apwovizyone pa CBC asire bon jan kalite ak konpatibilite.

Nimewo seri	Non materyèl	Spesifikasyon	Sous Pwovizyon pou	Konsomasyon	Aplikasyon
1	Q355B H-Asye (Kolòn/Travès)	Kolòn: H400×400×13×21; Travès: H350×175×7×11	CBC	485 tòn	Estrikti prensipal chaj-pote (komèsyal + zòn depo) Mi & do kay purlin
2	Galvanize Steel Decking	1mm epè, AZ150 galvanised, wotè vag 75mm	CBC	4452㎡	Baz etaj (komèsyal 4 etaj + depo 2 etaj)
3	50mm EPS Sandwich Panno	Eksteryè fèy asye 0.4mm (AZ100), B1 evalyasyon dife	CBC	6860㎡	Mi depo (2280㎡) + tout do kay (1580㎡)
4	Tanpered Hollow Glass Windows	2.6m×2.0m, 6+12A+6mm, van-rezistan klas 9	CBC	72 ansanm	Ant kolòn asye (komèsyal + zòn depo)
5	Custom Steel eskalye	CBC koutim, anti-korozyon, kapasite chaj 2.5kN/㎡	CBC	6 ansanm	Depo kat kwen (aksè pèsonèl)
6	Asansè kago 5-tòn	CBC koutim, gwosè machin 3m × 2.5m, leve wotè 9.5m	CBC	1 seri	Depo machandiz transpò
7	Koneksyon Steel & Fittings	Boulon ki gen gwo -fòs (M24), vis anti-van, selan	CBC	12.8 tòn	Koneksyon estriktirèl, fikse panèl, sele ki enpèmeyab
8	Vant ak travès segondè	Angle asye L100 × 10, chanèl asye C160 × 65 × 8	CBC	28.5 tòn	Ranfòsman estabilite lateral, do-kay purlins
9	Mi konkrè	C30 konkrè ranfòse, 200mm epè	Lokal (Filippin)	1764㎡	Zòn komèsyal patiraj & mi taye
10	11 Jete-nan-Beton an plas C35 konkrè, dal etaj (100mm epè) Lokal (Filippin) 445.2 m³ Plak etaj konpoze (matche ak tabliye asye, ki kouvri zòn depo 12-span)	C35 konkrè, dal etaj (100mm epè)	Lokal (Filippin)	445.2 m³	Dal etaj konpoze (matche ak tabliye asye)



A4: Konpetitivite Nwayo ak Pwopozisyon Valè

4.1 Avantaj estriktirèl ak fonksyonèl

Konfòmite ak estanda lokal yo: Konfòme nèt ak PBC 2015, pou adapte yo ak anviwònman typhoon Manila, sismik ak gwo-imidite, pou asire sekirite legal ak estriktirèl.

Doub-Entegrasyon Fonksyonèl: Divizyon rezonab nan zòn komèsyal ak depo, ak sikilasyon endepandan vètikal ak enstalasyon Customized (asansè kago, eskalye asye) satisfè bezwen itilizasyon divès kalite.

Segondè efikasite konstriksyon: Konpozan estrikti asye (CBC rezèv) yo prefabrike nan faktori a, ak sou -asanble sou sit, diminye peryòd konstriksyon pa 30% konpare ak estrikti tradisyonèl konkrè. Ekipman lokal yo nan mi konkrè diminye depans transpò.



4.2 CBC Supply Chain Avantaj

One-Stop Custom Solution: CBC bay eleman debaz (estrikti asye, panno EPS, fenèt, asansè, eskalye) ak kontwòl kalite inifye, evite pwoblèm konpatibilite ant founisè diferan.

Anti-Korozyon ak Dirab: Tout konpozan asye (450 tòn H-asye, 55 tòn purlins, 15 tòn sipò) adopte AZ150 galvanizasyon + tretman penti, asire ase chaj-pote redondance pou Layout 12-span depo a ak yon lavi sèvis konsepsyon ki gen plis pase 50 ane, adapte ak anviwònman piman bouk kòt Manila a.

Pri Optimizasyon: Konbine chèn entènasyonal CBC a ak materyèl lokal Filipin (konkrè) balanse pri ak bon jan kalite, amelyore pri pwojè -efikasite.



4.3 Avantaj operasyonèl

Enèji-Ekonomi ak Pwoteksyon Anviwònman: 50mm EPS panno sandwich diminye konsomasyon enèji pou èkondisyone, ak konpozan asye yo resikle, nan liy ak politik anviwònman Filipin yo.

Fasil Antretyen: Panno EPS ak konpozan asye galvanised gen bon rezistans move tan, ki pa egzije antretyen pi gwo nan 20 ane; CBC bay sèvis apre-lavant pou enstalasyon debaz yo (asansè, eskalye).



A5: Analiz adaptasyon mache (Oseyan, Azi Sidès, Amerik di Sid)

Mache prensipal CBC yo kouvri Oceania (Papoua New Guinea, Fidji), Azi Sidès (Endonezi, Vyetnam) ak Amerik di Sid (Chili, Perou). Konsepsyon estrikti asye melanje -itilize sa a gen gwo évolutivité, epi li ka adapte a diferan mache atravè modifikasyon vize, ki aliman ak pwezante pwodwi CBC nan "personnalisation, durability ak yon sèl-sèvis".

Rejyon mache	Kle Karakteristik Anviwònman / Estanda	Nivo adaptabilite	Pwen Adaptasyon Debaz yo
Oceania (Papoua New Guinea)	Klima forè twopikal, imidite ki wo, 6-7 degre sismik entansite, mank lokal rezèv konkrè	Segondè	Estrikti asye se apwopriye pou zòn ki pa gen ase konkrè lokal; amelyore tretman anti-korozyon (doub galvanize); ranplase mi beton yo ak panno EPS ki bay CBC-.
Azi Sidès (Endonezi, Vyetnam)	Klima mouason twopikal, typhoon-, tanperati ki wo, kòd bilding lokal ki sanble ak PBC	Trè wo	Modifikasyon minè nan konsepsyon chaj van (Endonezi 4.0kN / ㎡); kenbe rezèv lokal konkrè; optimize gwosè fenèt yo anfòm estetik achitekti lokal yo.
Amerik di Sid (Chili, Perou)	Chili: Tanperati ki ba, entansite sismik 8 degre; Perou: espre sèl kòt, entansite sismik 7 degre	Mwayen-Segondè	Amelyore ranfòsman sismik (ajoute atout inik, ogmante dansite sipò pou 12-span layout); ranplase panno EPS ak panno lenn wòch 75mm (tanperati ki ba Chili); doub tretman anti-korozyon (Pewou kotyè) pou tout konpozan asye (H-asye, purlins, sipò).
Ewòp (Sid Ewòp: Espay)	Klima Mediterane a, estanda sevè pou ekonomize enèji-, klas rezistans dife Pi gran pase oswa egal a A2	Mwayen	Ranplase panno EPS ak panno lenn wòch ki reziste dife-; optimize sistèm izolasyon pou satisfè ENERGY STAR; sèvi ak materyèl lokal konkrè ak wòch pou zòn komèsyal yo.



A6: Mache-Plan Optimizasyon Espesifik

6.1 Modifikasyon pou Oceania (Papoua New Guinea)

Ajisteman materyèl: Ranplase mi konkrè lokal yo ak panno sandwich EPS 75mm CBC-apwovizyone (adapte ak rezèv konkrè lokal ensifizan); tout konpozan asye yo adopte doub galvanizasyon (AZ200) + penti epoksidik pou amelyore anti-korozyon nan anviwònman forè plivye ki wo-imidite.

Optimizasyon estriktirèl: Ogmante dansite van (chaj van 3.8kN/㎡) pou adapte yo ak tanpèt twopikal lokal yo; ajiste konsepsyon eskalye a nan estrikti asye-konpoze konkrè pou pi bon rezistans.

Adaptasyon etablisman: Ekipe depo a ak fanatik vantilasyon ki enpèmeyab pou diminye imidite andedan kay la; ranplase fenèt an vè ak vè tanpered ki reziste -(adapte ak lapli souvan).



6.2 Modifikasyon pou Azi Sidès (Endonezi)

Adaptasyon chaj van: Ajiste valè konsepsyon chaj van a 4.0kN / ㎡ (entansite typhoon Endonezi a); amelyore klas rezistans van an vè fenèt a 10, epi sèvi ak bann anti-van pou panno EPS.

Enèji -Optimizasyon Ekonomize: Ranplase panno EPS 50mm ak panno sandwich an poliyiretàn 60mm (pi bon izolasyon chalè nan tanperati ki wo); ajoute yon parasol deyò fenèt yo pou diminye radyasyon solè.

Ajisteman lokalizasyon: Kenbe rezèv lokal konkrè (Endonezi gen endistri konkrè ki gen matirite); ajiste layout zòn komèsyal pou anfòm abitid biznis lokal yo (ajoute teras deyò).



6.3 Modifikasyon pou Amerik di Sid (Chili)

Ajisteman izolasyon sismik ak tèmik: Amelyore konsepsyon sismik a 8-degre entansite, ajoute vètikal asye plak taye mi yo; ranplase panno EPS 50mm ak panno lenn wòch 75mm (adapte a tanperati ki ba Chili a, rezistans tèmik Pi gran pase oswa egal a 4.5 (m²·K)/W).

Anti-Amelyorasyon Kowozyon: Tout konpozan asye adopte galvanizasyon cho -dip (AZ150) + penti an poliyiretàn doub tretman pou reziste espre sèl bò lanmè (pou Perou) oswa imidite mòn (pou Chili).

Konsepsyon do kay: Ajiste pant twa--double pant nan 1:8 (gwo nèj ki tonbe nan peyi Chili) pou asire drenaj nèj la; sèvi ak koulè asye-panno lenn wòch ki te fè fas pou do kay la (pi bon rezistans dife).



6.4 Modifikasyon pou Sid Ewòp (Espay)

Dife ak Enèji-Ekonomize Mizajou: Ranplase panno EPS ak panno sandwich A2-dife ki reziste-; sèvi ak ba -E vè kre pou fenèt yo satisfè estanda ekonomize enèji Ewopeyen an (transmisyon tèmik Mwens pase oswa egal a 2.0 W/(㎡·K)).

Estetik achitekti: Ranplase mi konkrè zòn komèsyal yo ak miray konkrè ki rekouvèr wòch lokal-; ajiste style fenèt ak fenèt bato (anfòm style achitekti Mediterane).

Ajisteman estriktirèl: Diminye wotè etaj depo a 8.0m (estanda espas Ewopeyen an); ajiste espas span a 7.5m (optimize 12-span a 11-span pou bezwen lokal yo); optimize seksyon ankadreman asye a H300 × 150 × 6 × 9, ak matche ak purlin / sipò dòz kòmsadwa (diminye a 48 tòn purlins, 13 tòn sipò).



A7: Konklizyon Nwayo & Potansyèl Pwomosyon

Konplèks -itilize estrikti asye sa a, ki fèt pou Manila, Filipin, konplètman konfòme ak PBC 2015 epi adapte ak kondisyon klimatik ak jewolojik lokal yo. Lè w entegre eleman asye prefabrike CBC yo ak materyèl konkrè lokal yo, pwojè a balanse sekirite estriktirèl, efikasite konstriksyon ak efikasite pri -, sa ki montre avantaj konpetitif evidan nan mache Filipin.

An tèm de ekspansyon mache, konsepsyon an gen gwo évolutivité epi li ka byen vit adapte nan mache prensipal CBC yo (Oseyan, Azi Sidès, Amerik di Sid) atravè modifikasyon vize (anti-korozyon, sismik, izolasyon tèmik, ranplasman materyèl). Espesyalman nan Azi Sidès ak Oceania, kote kondisyon klimatik ak nivo konstriksyon yo sanble ak Filipin yo, pwojè a ka ankouraje kòm yon pwodwi debaz ak modifikasyon minim. Avèk tandans mondyal bilding vèt ak prefabrike, konsepsyon sa a espere vin yon chofè kle pou CBC pou elaji mache entènasyonal estrikti asye melanje -itilize yo, pou ranfòse pozisyon li nan chèn ekipman mondyal la.
