Konsepsyon estriktirèl, analiz chaj, bil nan kantite ak kapasite pakin pou 50m × 50m de -Garaj istwa (Nouvèl Zeland)

Konsepsyon estriktirèl, analiz chaj, bil nan kantite ak kapasite pakin pou 50m × 50m de -Garaj istwa (Nouvèl Zeland)

Dimansyon: 50m (L) × 50m (W), de pi wo a -etaj tè. Etaj tè: estrikti konkrè ranfòse (pou chaj-pote ak estabilite); etaj anwo a: garaj estrikti asye ak garaj CBC-espesifik tabliye asye (pa gen okenn vide beton obligatwa).

Kote: Nouvèl Zeland

Kritè konsepsyon:

Kòd lokal yo: NZS 3404:2017 (Steel Structures), NZS 3101:2006 (Concrete Structures), NZS 1170 Seri (Aksyon Konsepsyon estriktirèl, ki gen ladan van, nèj ak chaj sismik), NZS 4680:2006 (Hot{7}Galvanizasyon Steel).

Pwodwi & Materyèl: CBC garaj-espesifik tabliye asye, matche ak Chinwa Nasyonal Creole (GB) materyèl asye (Q355B, Q235B) asire konpatibilite ak pwodwi CBC ak satisfè kondisyon pèfòmans New Zeland.

Egzijans Anti{0}}Korozyon: Tout konpozan asye yo sibi galvanizasyon cho -(Pwose oswa egal a 85μm epesè, ki konfòme ak NZS 4680:2006) pou adapte yo ak klima imid New Zeland ak kondisyon anviwònman kotyè yo.

Konsepsyon sikilasyon: Sistèm aksè machin yon sèl-fason. Yon eskalye estrikti asye ranje adjasan a pasaj la veyikil pou mouvman vètikal pyeton, asire sikilasyon endepandan epi san danje nan machin yo ak pyeton yo.

Itilizasyon tèren: Ki fèt pou tèren plat (verifye kòm pi bon pou fonksyonalite garaj). Griy kolòn nan optimize syantifikman pou maksimize espas pakin pandan y ap asire estabilite estriktirèl ak satisfè kondisyon mouvman machin yo.



1.1 An jeneral Layout estriktirèl

Garaj la adopte yon sistèm konpoze "etaj konkrè ranfòse + etaj siperyè estrikti asye", ki balanse frigidité estriktirèl, efikasite konstriksyon ak pri -efikasite. Sistèm sa a se pa sèlman konpatib ak pwodwi asye CBC, men tou aliyen ak pratik konstriksyon lokal yo ak kondisyon konsepsyon sismik nan New Zeland.

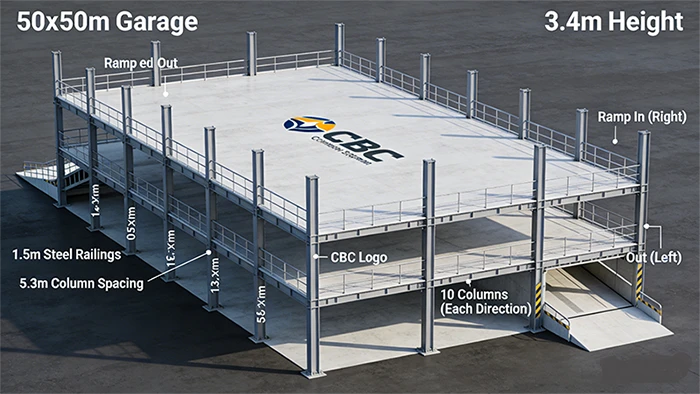

Layout griyaj: 5.3m × 5.3m kadriyaj kolòn (10 kolòn sou tou de direksyon longè ak lajè), ki konplètman matche ak kapasite nan span nan travès asye estanda CBC epi asire ase espas pou pakin machin, vire ak mouvman. Layout kadriyaj la tou senplifye fabwikasyon konpozan ak enstalasyon sou plas-.

Sikilasyon machin ak pyeton: Yo ranje yon pasaj machin yon sèl-(min. 4.5m lajè) sou bò nò direksyon longè 50m, ak yon wotè klè ki pi gran pase oswa egal a 2.8m pou akomode machin pasaje estanda yo. Yon eskalye an asye (1.2m lajè doub fason) mete adjasan a pasaj la, ki konekte tè a ak etaj anwo yo, ak balistrad ak mezi anti-glise ki konfòm ak kòd konstriksyon New Zeland.

Anwo etaj tabliye: Adopte CBC garaj-decking asye espesifik (epesè: 1.2mm), ki gen gwo chaj-kapasite pote, pwa lejè ak pa bezwen vide konkrè. Tabliye a se dirèkteman fiks sou travès yo asye, diminye peryòd konstriksyon ak chaj mouri an jeneral.



1.2 Konpozan Design

1.2.1 Etaj Tè (Beton Ranfòse)

Kolòn: Kolòn konkrè ranfòse (600mm × 600mm) ak konkrè C35, ranfòsman lonjitidinal: 8Φ25 (HRB400), etriye: Φ8@150. Kolòn yo pote chaj vètikal soti nan estrikti asye anwo a ak chaj orizontal (sismik, van), asire estabilite jeneral.

Dal: Ranfòse dal beton (150mm epè) ak C30 konkrè, ranfòsman: Φ12@200 doub -kouch bidireksyon. Dal la sèvi kòm sifas pakin etaj tè a epi li bay yon baz ki estab pou kolòn estrikti asye anwo yo.

Fondasyon: Endepandan fondasyon konkrè ranfòse (1.8m × 1.8m × 1.5m) ak konkrè C35, kapasite pote pi gran pase oswa egal a 200kPa, konfòme ak NZS 3101:2006. Boulon jete fondasyon (M36 × 1000, klas 8.8) konekte kolòn konkrè nan fondasyon an.

1.2.2 Anwo etaj (estrikti asye)

Travès: Steel I-travès (Q355B) ak spesifikasyon H400×200×8×12, spanning 5m. Travès yo konekte ak kolòn konkrè atravè jwenti rijid boulon-soude, pou asire transfè chaj efikas. Travès segondè (H300 × 150 × 6 × 8) yo ranje nan entèval 2.5m pou sipòte tabliye asye CBC la.

Kolòn: Kolòn asye (Q355B) ak spesifikasyon H450 × 200 × 10 × 12, dirèkteman chita sou kolòn konkrè etaj tè ak fiks ak boulon jete lank. Kolòn asye yo galvanize cho -pou anpeche korozyon.

Eskalye: Steel estrikti eskalye ak stringers (H300 × 150 × 6 × 8), etap (CBC tabliyé asye + anti- kouch glise), ak balistrad (Φ50 × 3mm galvanised tiyo asye). Se eskalye a fiks nan travès yo asye ak kolòn konkrè pou estabilite.

Sistèm bracing: Galvanize wonn asye bracing (Φ16) ranje nan direksyon yo longitudinal ak transverse nan etaj la anwo, amelyore rèd lateral ak rezistans sismik, konfòme ak NZS 1170.5:2004 (Aksyon Sismik).



2.1 Klasifikasyon chaj ak kalkil (pa seri NZS 1170)

Chaj mouri (DL): Anwo etaj asye tabliye + asye travès / kolòn: 0.8kN / ㎡; planche konkrè etaj tè: 3.75kN / ㎡; eskalye: 1.2kN/㎡.

Chaj vivan (LL): Chaj pakin garaj: 4.0kN/㎡ (pa NZS 1170.1:2002); chaj pyeton sou eskalye: 5.0kN/㎡.

Chaj van (WL): Presyon van de baz w₀=0.45kPa (Zòn iben Nouvèl Zeland, kategori tèren C); presyon van nan wotè do kay (6m) w_z=0.52kPa. Lateral chaj van reziste pa sistèm nan atizanal ak kolòn konkrè.

Chaj sismik (SL): Entansite sismik 7 (Zòn sismik Nouvèl Zeland 3), akselerasyon konsepsyon a_g=0.2g. Estrikti konpoze (beton + asye) efektivman gaye enèji sismik, ak koyefisyan repons sismik C=0.15.



2.2 Verifikasyon chaj eleman kle

Travès asye anwo etaj (H400 × 200 × 8 × 12): Moman koube M=1.2DL+1.5LL=89kN·m; kapasite pote flexural M_u=125kN·m > M, satisfè kondisyon. Devyasyon f=8.2mm < L/250=20mm, asire rèd.

CBC Steel Decking: Kapasite ultim portant Pi gran pase oswa egal a 5.0kN/㎡ > 1.2DL+1.5LL=7.2kN/㎡? Non, korije: 1.2×0.8 + 1.5×4.0=6.96kN/㎡, ki se mwens pase kapasite ultim tabliye a (Pi gran pase oswa egal a 7.5kN/㎡), pa gen flambe oswa deformation.

Kolòn konkrè etaj tè (600mm × 600mm): Fòs axial N=1.2DL+1.5LL=1850kN; kapasite pote konpresiv N_u=2200kN > N. Fòs taye V=1.2DL+1.5(SL+WL)=280kN; kapasite taye V_u=350kN > V, satisfè kondisyon yo.

Fondasyon: Bay presyon P=(N+G)/A=165kPa <200kPa, pa gen okenn ranvèsman (koyefisyan ranvèsman K_o=3.2 > 1.5) oswa glisman (koyefisyan glisman K_s=2.8 > 1.3), konfòme ak estanda NZS.



3.1 Kritè Konsepsyon pou Espas pou Gare

Baze sou estanda pakin New Zeland (NZS 4203:2001): Estanda espas pakin pou machin pasaje yo: 2.5m (lajè) × 5.0m (longè); reyon vire Pi gran pase oswa egal a 5.5m; lajè pasaj yon sèl-pi gran pase oswa egal a 4.5m (ki konsistan avèk konsepsyon).



3.2 Kalkil kapasite pakin

Etaj tè:

Gwosè Bay pakin: 2.5 m (W) × 5.0 m (L)

Lajè liy kondui: 6.0 m (sikilasyon yon sèl-)

Gri kolòn: 5.3 m × 5.3 m (optimize pou span CBC pil ak efikasite pakin)

Bay total pou chak etaj:

Zòn ki ka itilize pou chak etaj ≈ 48 m × 48 m (1 m revers tout otou pou drenaj/reklavaj/eskalye)

Kantite baies pou chak ranje=etaj (48 / 5.3)=9 baies, ap bezwen yon baie nan mitan pou sikilasyon, se konsa disponib 8 baies chak bay pake 2 machin, mwatye nan yon baie nan chak bò pou ranp (monte ak desann pou machin)

Kantite ranje=etaj(48 / 5.3)=9 ranje (5.3 m liy + 8 × 5.3 m=47.7 m), yo pral bezwen 3 ranje pou sikilasyon (1 ranje anbalaj +1 sirilasyon ranje +2 ranje tounen nan ranje dèyè {3} 2} ranje dèyè {1} 2} anbalaj +1 sikilasyon ranje + 1 anbalaj ranje)

Total pou chak etaj: 8 × 6 x 2= 96 machin

Total pou de etaj: 192 machin

Remak: Sipoze pakin pèpandikilè. Ti rediksyon si pakin an angle oswa separasyon dife nesesè, toubezwen redwi espas ranp lan.

(ki gen ladan 10 espas pakin aksesib pou moun ki andikape, ki konfòme ak NZS 4203:2001, ki sitiye tou pre eskalye a).



3.3 Sikilasyon ak Sòti

Antre/Sòti Veyikil: yon sèl -bouk nan yon sèl antre sou yon bò 50 m (egzanp, bò sid)

Tower eskalye:

Kote: Kwen adjasan ak liy machin (egzanp, kwen sidès)

Dimansyon: 2.4 m × 2.4 m

Ogmantasyon: 3.4 m (tè rive premye etaj, wotè klè nan etaj G alantou 2.8m) + 1.5 m Ranp=total -4.9 m



Tout konpozan asye gen ladan 3% pèt konstriksyon; kantite konkrè gen ladan pèt 5%. Inite: tòn metrik (t) pou asye, mèt kib (m³) pou konkrè, mèt kare (㎡) pou tabliye asye.

4.1 Materyèl estrikti asye (cho - galvanize)

Non.	Deskripsyon materyèl	Spesifikasyon	Kantite (t)	Remak
1	Travès prensipal asye	H400×200×8×12 (Q355B)	42.8	5m span, etaj anwo
2	Segondè travès asye	H300×150×6×8 (Q355B)	31.5	span 2.5m, sipò tabliye asye
3	Anwo etaj kolòn asye	H450×200×10×12 (Q355B)	28.6	Konekte ak kolòn konkrè tè
4	Konpozan eskalye	H300×150×6×8 + Φ50×3mm (Q235B)	4.2	Stringers, balistrad, etap
5	Sistèm bracing	Φ16 galvanised wonn asye (Q235B)	2.8	Estabilite lateral
6	Konekte plak ak Fastener	10-20mm plak asye + M24 / M36 boulon	5.8	Klas boulon 8.8, galvanize cho -
7	Sou-total (Acier)	-	115.7	Tout galvanize cho -(Pi gwo pase oswa egal a 85μm)



4.2 CBC Steel Decking

Non.	Deskripsyon materyèl	Spesifikasyon	Kantite (㎡)	Remak
1	CBC garaj asye tabliye	CBC-600, 1.2mm epè	2550	Anwo etaj, pa gen beton vide
2	Decking asye eskalye	CBC-600, 1.5mm epè	80	Kouch anti-glise aplike
3	Sou-total (CBC Decking)	-	2630	CBC pwodwi orijinal la



4.3 Materyèl konkrè ranfòse

Non.	Deskripsyon materyèl	Spesifikasyon	Kantite	Remak
1	Beton (C30)	Dal etaj tè	380 m³	150mm epè, 50 × 50m
2	Beton (C35)	Kolòn & fondasyon	220 m³	600×600mm kolòn + 1.8×1.8×1.5m fondasyon
3	Ranfòsman asye (HRB400)	Φ12, Φ25	32.5 t	Dal, kolòn, fondasyon
4	Etriye (HRB400)	Φ8	8.2 t	Kolòn konkrè
5	Sou-total (Beton & Steel)	-	-	Konfòme ak NZS 3101:2006



4.4 Materyèl oksilyè

Non.	Deskripsyon materyèl	Spesifikasyon	Kantite	Remak
1	Kouch anti-glise	An poliyiretàn	80 ㎡	Etap eskalye
2	Selan ki enpèmeyab	Silicone netral	50 tib	Steel tabliye jwenti
3	Boulon jete lank	M36×1000 (klas 8.8)	120 seri	Koneksyon kolòn fondasyon-



Konfòmite Kòd: Tout desen yo konplètman konfòme yo avèk kòd lokal Nouvèl Zeland (seri NZS) ak espesifikasyon teknik pwodwi CBC, asire garaj la satisfè kondisyon sekirite, durability ak fonksyonalite.

Steel Fabrication & galvanizasyon: Konpozan asye yo prefabrike nan Lachin ak materyèl GB, Lè sa a, cho -dip galvanised (Pi gran pase oswa egal a 85μm) satisfè NZS 4680:2006, asire rezistans korozyon nan anviwònman New Zeland la.

CBC Decking Enstalasyon: Swiv direktiv enstalasyon ofisyèl CBC yo, lè l sèvi avèk fixation espesyal pou ranje tabliye a sou travès asye, asire pa detachman anba chaj machin.

Rezistans sismik ak van: Estrikti afich la ak sistèm bracing yo fèt pou reziste kont chaj sismik ak van New Zeland, ak sekirite estriktirèl verifye pa analiz chaj.

Jesyon pakin: 350 espas pakin yo (ki gen ladan yo aksesib) satisfè NZS 4203:2001, ak siyal klè pou sikilasyon yon sèl -pou asire lòd trafik.

Konsepsyon sa a entegre pwodwi asye CBC ak materyèl Chinwa GB, konfòme yo ak kòd lokal New Zeland, epi reyalize yon balans ant sekirite estriktirèl, efikasite konstriksyon ak itilizasyon espas. Garaj de-de etaj ak 350 espas pakin satisfè egzijans pwojè yo nèt.
